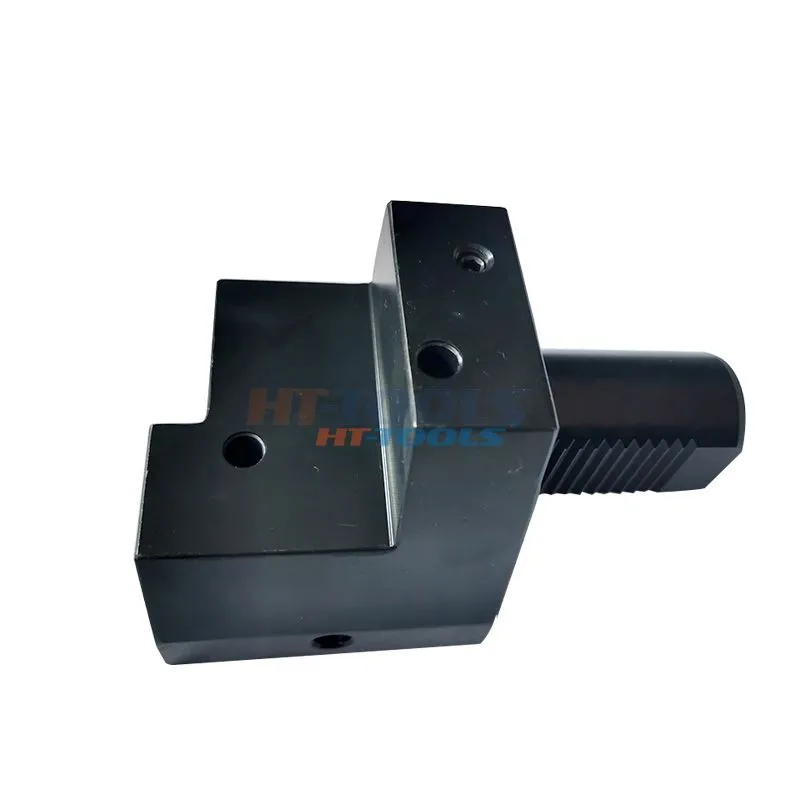

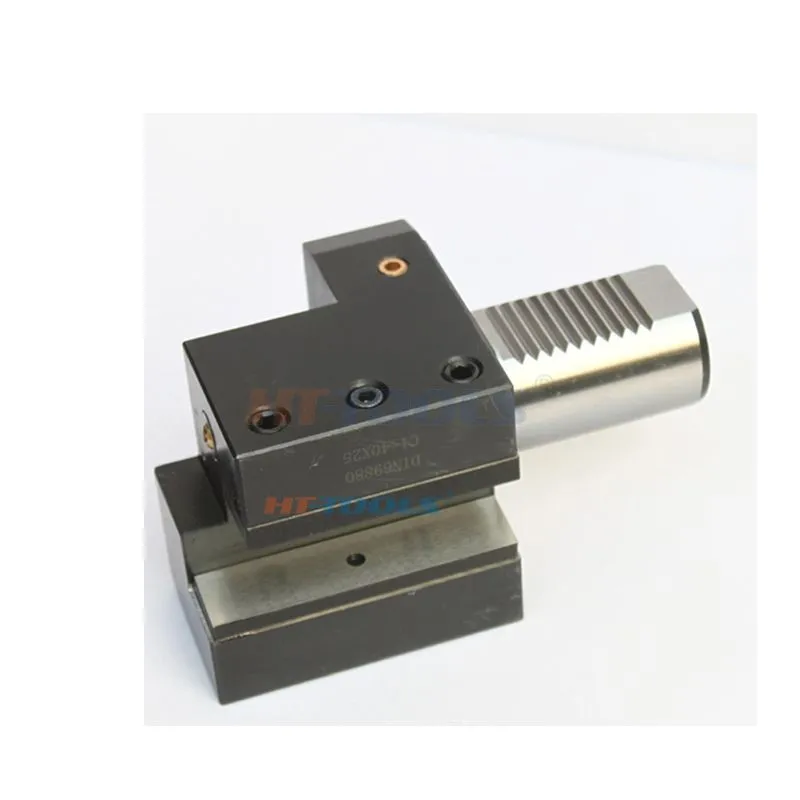

Suporte de ferramenta do tipo C1

Os titulares de ferramentas do tipo C1 são acessórios essenciais para a máquina -ferramenta para o centro de trabalho da máquina CNC. Produzimos de acordo com o padrão alemão DIN69880, apresentam estrutura desenvolvida 、 conveniente e alternativa etc. Ele pode satisfazer as necessidades de girar 、 Drilling 、 chato 、 e moagem etc. com vários detentores de ferramentas e alocar diferentes tipos de ferramentas e acessórios.

Próximo produto Pergunte agora

Detalhes do produto

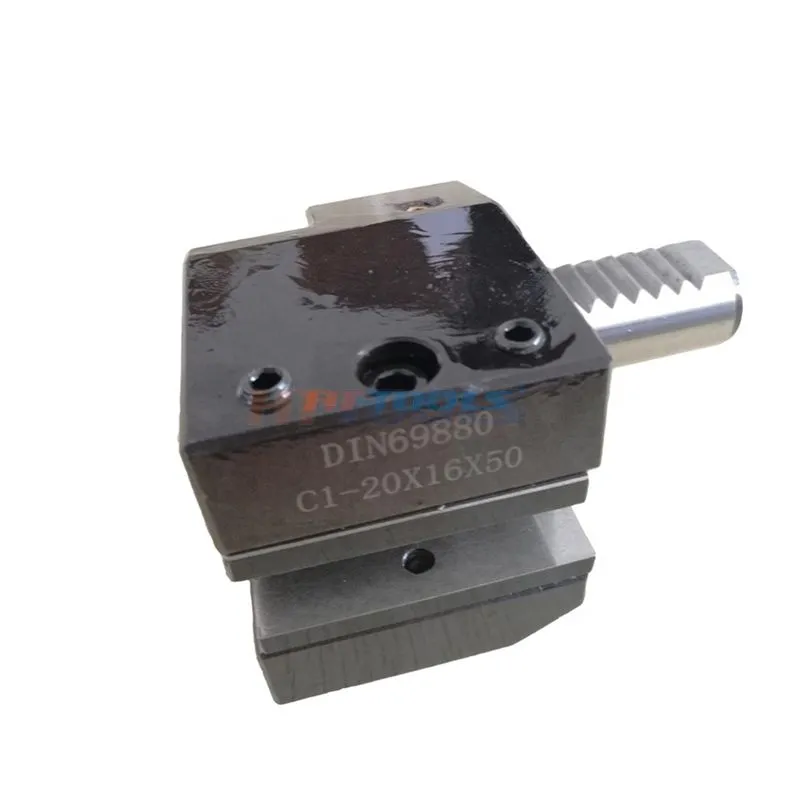

Tipo C1 com acessório quadrado longitudinal, direita

Ordem não	D1	B1	B2	B3	H1	H2	H3	H4	H5	H6	H7	11	12	13
C1-20X16	20	65	40	26	16	22	19	19	25	30	23	50		30
C1-30X20	30	70	35	17	20	29	26	22	28	38	30	70	10	30
C1-40X25	40	85	42.5	21	25	34	35	30	32.5	48	一	85	12.5	30
C1-50x32	50	100	50	26	32	41	42	35	35	60	一	100	16	40
C1-60X32	60	125	62.5	33	32	41	46	42.5	42.5	62.5	-	125	16	40

Tipo C2 Tholdler de ferramentas com equipamento de retenção quadrada longitudinal, à esquerda

Ordem não	D1	B1	B2	B3	H1	H2	H3	H4	H5	H6	H7	L1	L2	L3
C2-20X16	20	65	40	26	16	22	19	19	25	30	23	50	一	30
C2-30X20	30	76	41	23	20	29	26	22	28	38	30	70	10	30
C2-40X25	40	90	47.5	25.5	25	34	35	30	32.5	48	一	85	12.5	30
C2-50x32	50	105	55	30.5	32	41	42	35	35	60		100	16	40
C2-60X32	60	125	62.5	33	32	41	46	42.5	42.5	62.5	一	125	16	40

NC Tool Holder Series Tipo C3 Tholdder de ferramentas com o quadrado longitudinal segurando o jogo da ponta direita

Ordem não	D1	B1	B2	B3	H1	H2	H3	H4	H5	H6	H7	I1	I2	13
C3-20X16	20	65	40	26	16	22	19	19	30	25	23	50		30
C3-30X20	30	70	35	17	20	29	26	22	38	35	28	70	10	30
C3-40X25	40	85	42.5	21	25	34	35	30	48	42.5	一	85	12.5	30
C3-50x32	50	100	50	26	32	41	42	35	60	50	一	100	16	40
C3-60X32	60	125	62.5	33	32	41	46	42.5	62.5	62.5	一	125	16	40

Tipo C4 Titular da ferramenta com quadrado longitudinal segurando o acessório para a esquerda

Ordem não	D1	B1	B2	B3	H1	H2	H3	H4	H5	H6	H7	L1	I2	L3
C4-20X16	20	65	40	26	16	22	19	19	25	30	23	50		30
C4-30X20	30	76	41	23	20	29	26	22	28	38	28	70	10	30
C4-40X25	40	90	47.5	25.5	25	34	35	30	32.5	48		85	12.5	30
C4-50x32	50	105	55	30.5	32	41	42	35	35	60	一	100	16	40
C4-60X32	60	125	62.5	33	32	41	46	42.5	42.5	62.5	一	125	16	40
