titular da ferramenta de tipo C2

Os titulares de ferramentas do tipo C2 são acessórios essenciais para a máquina -ferramenta para o centro de trabalho da máquina CNC. Produzimos de acordo com o padrão alemão DIN69880, apresentam estrutura desenvolvida 、 conveniente e alternativa etc. Ele pode satisfazer as necessidades de girar 、 Drilling 、 chato 、 e moagem etc. com vários detentores de ferramentas e alocar diferentes tipos de ferramentas e acessórios.

Próximo produto Pergunte agora

Titulares de ferramentas do tipo C1 com jogo de retenção quadrada longitudinal, à direita

Ordem não	D1	B1	B2	B3	H1	H2	H3	H4	H5	H6	H7	11	12	13
C1-20X16	20	65	40	26	16	22	19	19	25	30	23	50		30
C1-30X20	30	70	35	17	20	29	26	22	28	38	30	70	10	30
C1-40X25	40	85	42.5	21	25	34	35	30	32.5	48	一	85	12.5	30
C1-50x32	50	100	50	26	32	41	42	35	35	60	一	100	16	40
C1-60X32	60	125	62.5	33	32	41	46	42.5	42.5	62.5	-	125	16	40

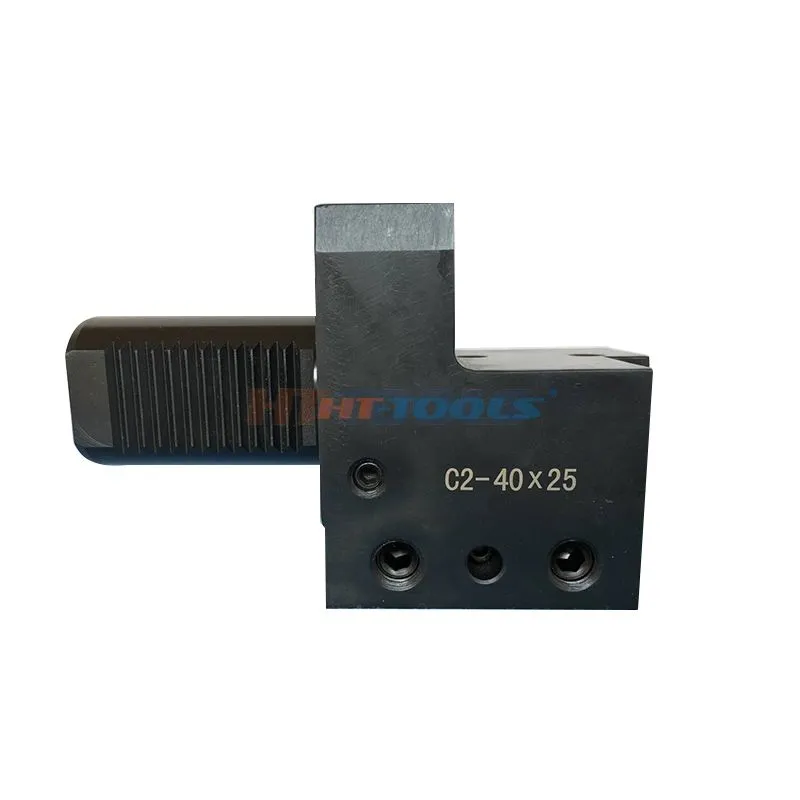

Tipo C2 Tholdler de ferramentas com equipamento de retenção quadrada longitudinal, à esquerda

Ordem não	D1	B1	B2	B3	H1	H2	H3	H4	H5	H6	H7	L1	L2	L3
C2-20X16	20	65	40	26	16	22	19	19	25	30	23	50	一	30
C2-30X20	30	76	41	23	20	29	26	22	28	38	30	70	10	30
C2-40X25	40	90	47.5	25.5	25	34	35	30	32.5	48	一	85	12.5	30
C2-50x32	50	105	55	30.5	32	41	42	35	35	60		100	16	40
C2-60X32	60	125	62.5	33	32	41	46	42.5	42.5	62.5	一	125	16	40

NC Tool Holder Series Tipo C3 Tholdder de ferramentas com o quadrado longitudinal segurando o jogo da ponta direita

Ordem não	D1	B1	B2	B3	H1	H2	H3	H4	H5	H6	H7	I1	I2	13
C3-20X16	20	65	40	26	16	22	19	19	30	25	23	50		30
C3-30X20	30	70	35	17	20	29	26	22	38	35	28	70	10	30
C3-40X25	40	85	42.5	21	25	34	35	30	48	42.5	一	85	12.5	30
C3-50x32	50	100	50	26	32	41	42	35	60	50	一	100	16	40
C3-60X32	60	125	62.5	33	32	41	46	42.5	62.5	62.5	一	125	16	40

Tipo C4 Titular da ferramenta com quadrado longitudinal segurando o acessório para a esquerda

Ordem não	D1	B1	B2	B3	H1	H2	H3	H4	H5	H6	H7	L1	I2	L3
C4-20X16	20	65	40	26	16	22	19	19	25	30	23	50		30
C4-30X20	30	76	41	23	20	29	26	22	28	38	28	70	10	30
C4-40X25	40	90	47.5	25.5	25	34	35	30	32.5	48		85	12.5	30
C4-50x32	50	105	55	30.5	32	41	42	35	35	60	一	100	16	40
C4-60X32	60	125	62.5	33	32	41	46	42.5	42.5	62.5	一	125	16	40

Gerente de vendas: Daria

Whatsapp/WeChat: +8615288891051

E-mail: ben@ht-tools.net

Outros produtos

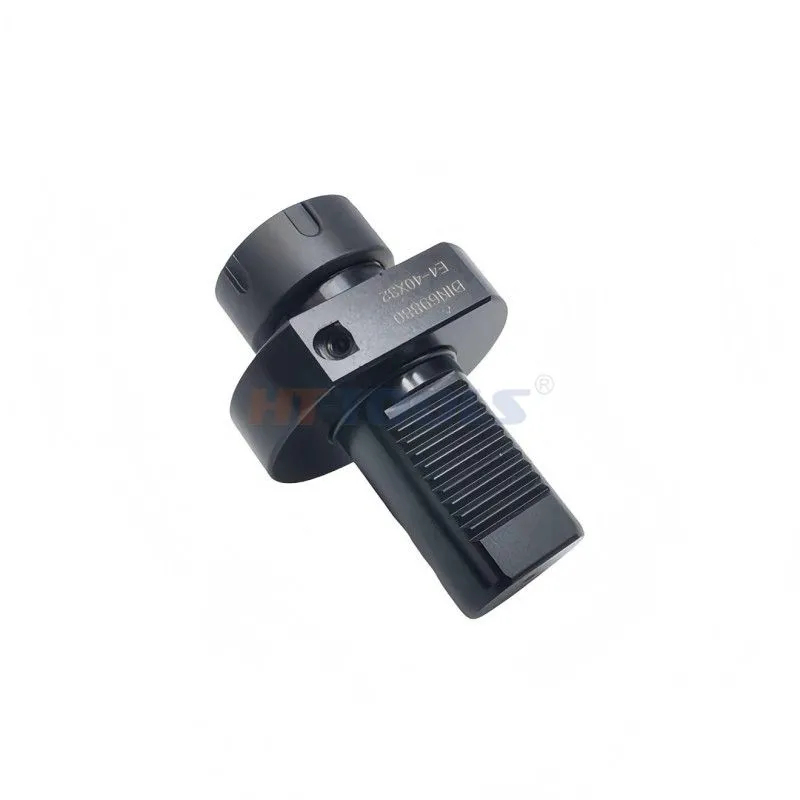

Digite E4 Soluter
