E TIPO TILITOR DO TIPO

Próximo produto Pergunte agora

Detalhes do produto

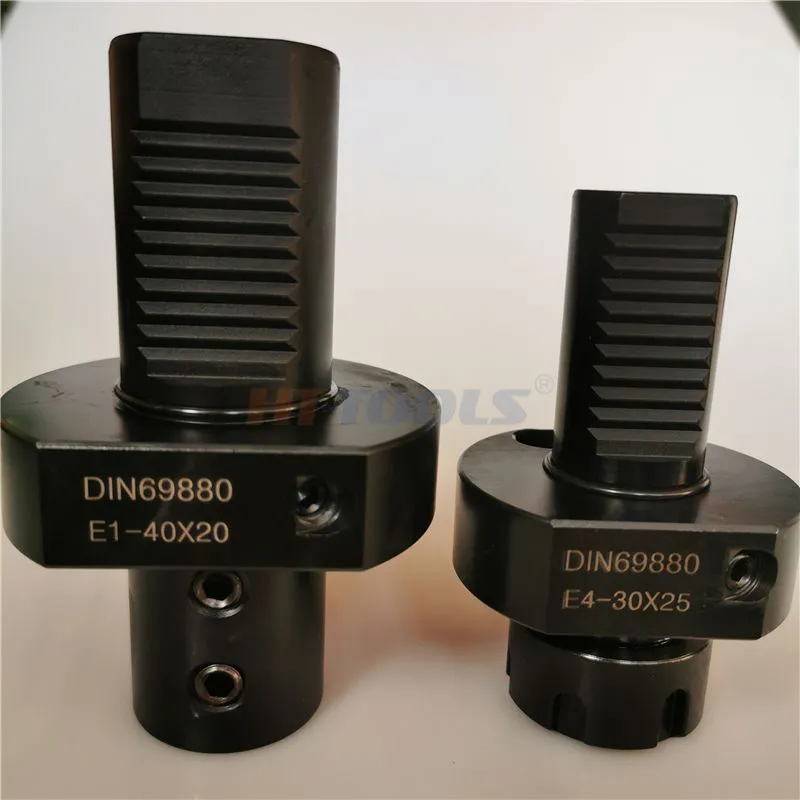

Titular do tipo E1

Para bares chatos com haste cilíndrica

Ordem não	D1	D2	D3	d4	d5	H1	H2	L1	L2	L3	L4	L5
E1-20X16	20	16	36	M10X1	50	-	23	67	54	18	15	35
E1-20X20	20	20	40	M10X1	50	-	23	67	54	18	15	35
E1-20x25	20	25	45	M12X1	50	-	23	71	59	18	17	40
E1-30X10	30	10	30	M6	68	28	30	60	48	22	12	28
E1-30X12	30	12	32	M8x1	68	28	30	60	48	22	12	28
E1-30X16	30	16	36	M10X1	68	28	30	67	54	22	15	35
E1-30X20	30	20	40	M10X1	68	28	30	67	54	22	15	35
E1-30X25	30	25	45	M12X1	68	28	30	71	59	22	17	40
E1-30X32	30	32	52	M12X1	68	28	30	75	63	22	20	44
E1-40X12	40	12	32	M8x1	83	32.5	-	60	48	22	12	28
E1-40X14	40	14	34	M10X1	83	32.5	-	67	54	22	15	30
E1-40X16	40	16	36	M1ox1	83	32.5	-	67	54	22	15	35
E1-40X20	40	20	40	M10X1	83	32.5	-	67	54	22	15	35
E1-40X25	40	25	45	M12X1	83	32.5	-	75	59	22	17	40
E1-40x32	40	32	52	M12X1	83	32.5	-	75	63	22	20	44
E1-40x40	40	40	65	M16X1	98	32.5	-	90	73	22	22	50
E1-50x20	50	20	40	M10X1	98	35	-	67	54	30	15	35
E1-50x25	50	25	45	M12X1	98	35	-	80	59	30	17	40
E1-50x32	50	32	52	M12X1	98	35	-	80	63	30	20	44
E1-50x40	50	40	65	M16X1	98	35	-	90	73	30	22	50
E1-50x50	50	50	75	M16X1	98	35	-	100	83	30	24	60
E1-60X20	60	20	40	M10X1	123	42.5	-	80	54	30	15	35
E1-60X25	60	25	45	M12X1	123	42.5	-	80	59	30	17	40
E1-60x32	60	32	52	M12X1	123	42.5	-	80	63	30	20	44
E1-60X40	60	40	65	M16X1	123	42.5	-	90	73	30	22	50
E1-60X50	60	50	75	M16X1	123	42.5	-	100	83	30	24	60

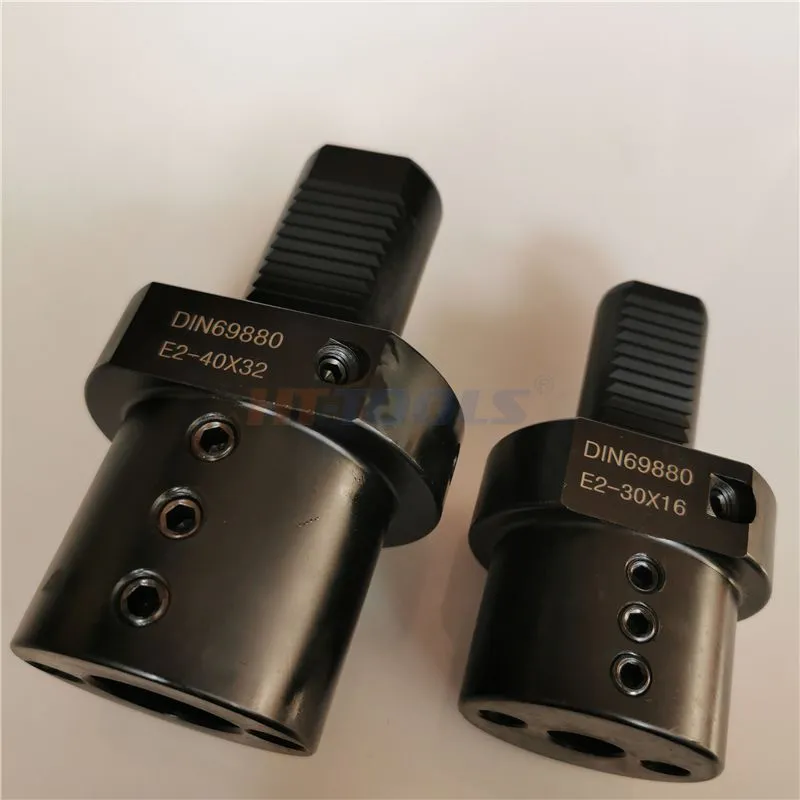

Titular do tipo E2 do tipo

Para bares chatos com haste cilíndrica

Ordem não	D1	D2	D3	d4	d5	H1	H2	L1	L2	L3
E2-16x6	16	6	40	32	M6	18	18	13	44	34
E2-16x8	16	8	40	32	M6	18	18	13	44	34
E2-16X10	16	10	40	32	M6	18	18	13	44	34
E2-16X12	16	12	40	40	M8	18	18	13	44	34
E2-16X16	16	16	40	40	M8	18	18	13	44	34
E2-20X8	20	8	50	40	M6	-	23	18	50	41
E2-20X10	20	10	50	40	M6	-	23	18	50	41
E2-20x12	20	12	50	40	M8	-	23	18	50	41
E2-20X16	20	16	50	40	M8	-	23	18	50	41
E2-20X20	20	20	50	50	M8	-	23	18	50	51
E2-20x25	20	25	50	50	M8	-	23	18	60	41
E2-30X6	30	6	68	55	M6	28	30	22	60	51
E2-30X8	30	8	68	55	M6	28	30	22	60	51
E2-30X10	30	10	68	55	M6	28	30	22	60	51
E2-30X12	30	12	68	55	M8	28	30	22	60	51
E2-30X16	30	16	68	55	M8	28	30	22	60	51
E2-30X20	30	20	68	55	M8	28	30	22	60	51
E2-30X25	30	25	68	55	M8	28	30	22	60	51
E2-30X32	30	32	68	68	M8	28	30	22	75	61
E2-40x6	40	6	83	55	M6	32.5	-	22	75	41
E2-40X8	40	8	83	55	M6	32.5	-	22	75	51
E2-40X8	40	8	83	55	M6	32.5	-	22	75	13
E2-40X10	40	10	83	55	M6	32.5	-	22	75	51
E2-40X12	40	12	83	55	M8	32.5	-	22	75	51
E2-40X16	40	16	83	55	M10	32.5	-	22	75	61
E2-40X20	40	20	83	55	M10	32.5	-	22	75	61
E2-40X25	40	25	83	55	M10	32.5	-	22	75	61
E2-40X32	40	32	83	83	M10	32.5	-	22	75	61
E2-40X40	40	40	98	83	M1O	32.5	-	22	90	61
E2-50x10	50	10	98	68	M6	35	-	30	90	76
E2-50x12	50	12	98	68	M8	35	-	30	90	51
E2-50x16	50	16	98	68	M10	35	-	30	90	61
E2-50x20	50	20	98	68	M12	35	-	30	90	76
E2-50x25	50	25	98	68	M12	35	-	30	90	76
E2-50x32	50	32	98	68	M12	35	-	30	90	76
E2-50x40	50	40	98	98	M12	35	-	30	90	76
E2-50x50	50	50	98	98	M12	35	-	30	100	76
E2-60X16	60	16	123	68	M10	42.5	-	30	90	86
E2-60X20	60	20	123	68	M12	42.5	-	30	90	76
E2-60X25	60	25	123	68	M12	42.5	-	30	90	76
E2-60X32	60	32	123	68	M12	42.5	-	30	90	76
E2-60X40	60	40	123	98	M12	42.5	-	30	90	76
E2-60X50	60	50	123	98	M12	42.5	-	30	100	76

Titular do tipo E3 do tipo

Ordem não	D1	D2		D3	d4	d5	L1	L2	L3	H1	H2
Ordem não	D1	EOCA	EOCB	D3	d4	d5	L1	L2	L3	H1	H2
E3-16x12	16	1-12	-	40	6.7	35	13	36	45.5	18	18
E3-20x16	20	2-16	5-16	50	9	43	18	42	57	-	23
E3-20X20	20	2-20	6-20	50	9	50	18	46	62	-	23
E3-30X16	30	2-16	5-16	68	16.5	43	22	42	57	28	30
E3-30X25	30	2-25	6-25	68	16.5	60	22	59	75	28	30
E3-40X25	40	2-25	6-25	83	20.5	60	22	59	75	32.5	-
E3-40x32	40	4-32	10-32	83	20.5	72	22	73	90	32.5	-
E3-50x25	50	2-25	6-25	98	25.5	60	30	59	75	35	-
E3-50x32	50	4-32	10-32	98	25.5	72	30	73	90	35	-
E3-60x25	60	2-25	6-25	123	40.5	60	30	59	75	42.5	-
E3-60x32	60	10-32	10-32	123	40.5	72	30	73	90	42.5	-
E3-60x40	60	6-29,5	30-40	123	40.5	85	30	82	100	42.5	-

Titular do tipo E4

Ordem não	D1	ER COLET	D2	D3	d4	d5	H1	H2	L1	L2	L3
E4-16X16	16	ER16	1-10	40	6.7	28	18	18	13	39.8	50
E4-16X20	16	ER20	1-13	40	6.7	35	18	18	13	32	44
E4-20x25	20	ER25	2-16	50	9	42	-	23	18	38	50
E4-20x32	20	ER32	3-20	50	9	50	-	23	18	49.5	62
E4-30X25	30	ER25	2-16	68	16.5	42	28	30	22	45	57
E4-30X40	30	ER40	3-26	68	16.5	63	28	30	22	56	70
E4-40X32	40	ER32	3-20	83	20.5	50	32.5	-	22	49.5	62
E4-40x40	40	ER40	3-26	83	20.5	63	32.5	-	22	61	75
E4-50x40	50	ER40	3-26	98	25.5	63	35	-	30	61	75
E4-60X40	60	ER40	3-26	28.5	28.5	63	42.5	-	30	61	75

Outros produtos

Tipo B1 titular da ferramenta

Veja mais

VDI40 VDI30 CNC TOTORES DE TOOL

Veja mais

Digite E4 Soluter

Veja mais

Suporte de ferramenta do tipo C1

São acessórios essenciais de máquina -ferramenta para o centro de trabalho da máquina CNC. Nós Produza de acordo com o padrão alemão DIN69880, a estrutura desenvolvida de TI desenvolveu 、 conveniente e alternativo etc. pode satisfazer as necessidades de girar 、 perfuração 、 chato 、 e moagem etc. com vários titulares de ferramentas e alocar diferentes tipos ferramenta e acessório.

Veja mais

B-3-Type-Tool-Holder

TIPO-B-B-B-B-B-B-B-B-B-B-B-B-B-B-B-B-B-B-B-B-B-B-B-B-B-B-Short

Veja mais

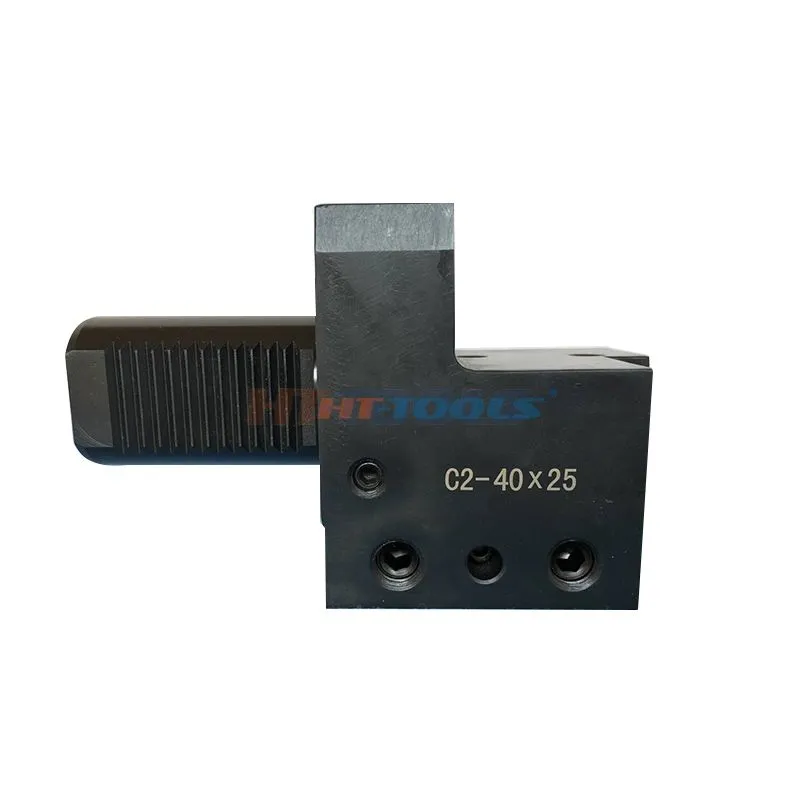

titular da ferramenta de tipo C2
