DIN6499B ER COLETS
Nome do produto: ER Spring Collet
Material: 65mn
Uso: perfuração de moagem
Precisão: 0,005 mm 0,008 mm 0,015 mm
Padrão: DIN6499B ER COLETS CHUCK
Faixa de fixação: 1-34mm

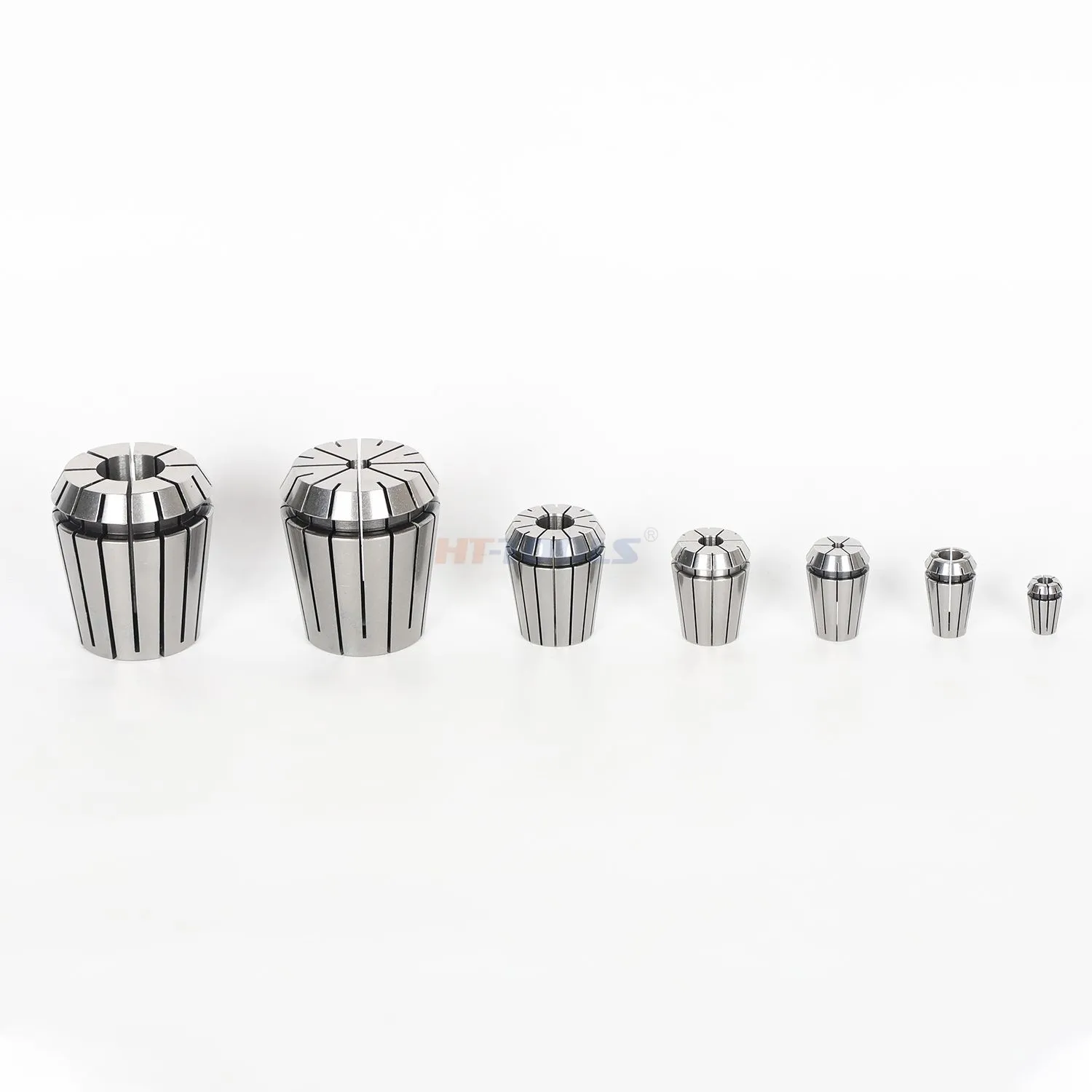

Tipo: ER8 ER11 ER16 ER20 ER25 ER32 ER40
Cor: Cinza prateado
Serviço: OEM
Inspeção: 100% de inspeção

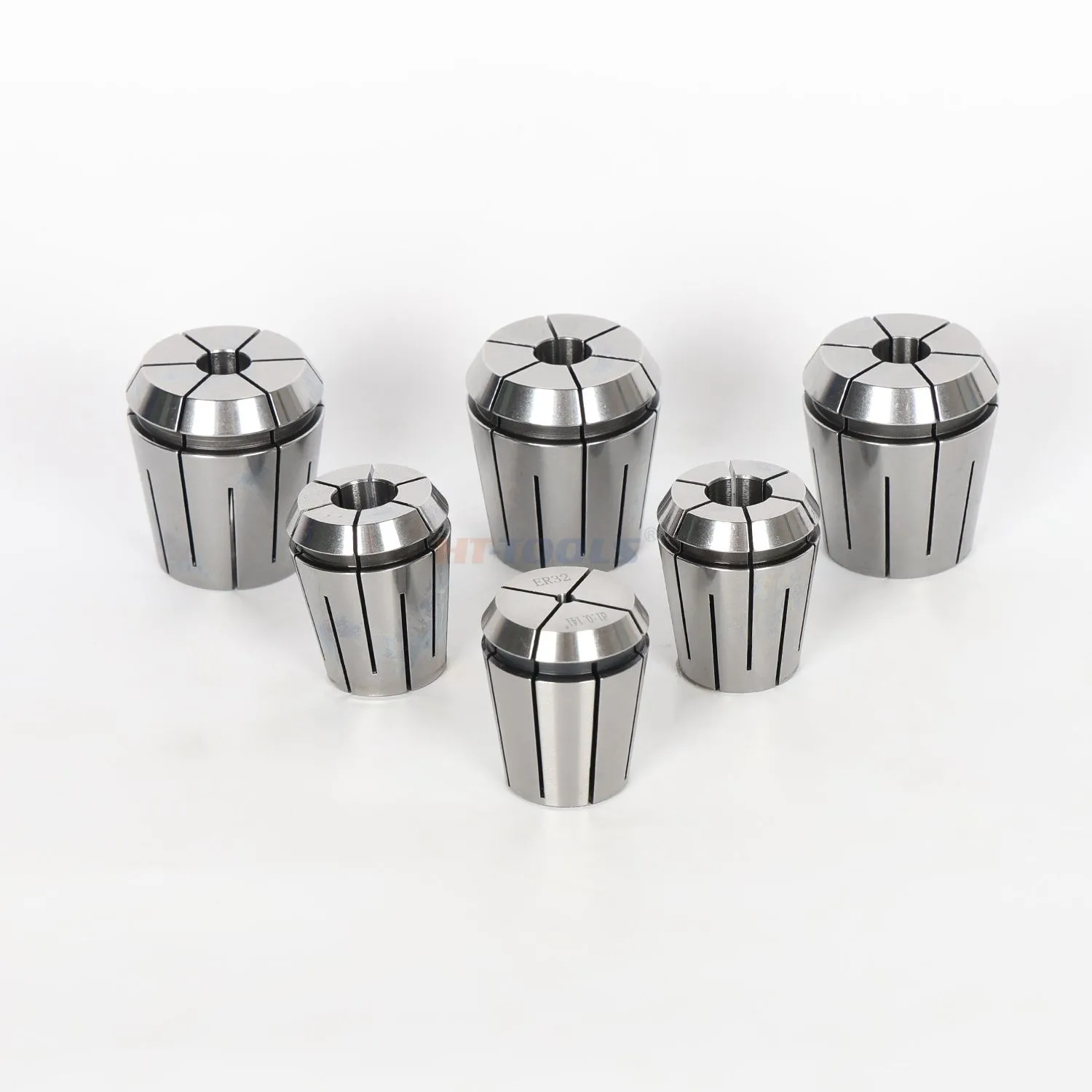

ER Collet
1. Feito de material de aço elástico especial
2. Capacidade de fixação de energia, precisão precisa
3. Utilizado para chato, moagem, perfuração, tocação, moagem e gravura OperaçãoETC.
| HT-0001 | ER Série coletas com din6499b padrão | ||||||||
| Modelo | D H7 | D | D1 | D2 | L | L1 | L2 | L3 | Capacidade dobrável |
| ER8 | ≥1.0-5.0 | 8 | 8.45 | 6.5 | 13.5 | 2.98 | 1.5 | 1.2 | 0,5 |
| ER11 | ≥1.0-7,0 | 11 | 11.5 | 9.5 | 18.0 | 3.8 | 2.5 | 2.0 | 0,5 |
| ER16 | ≥1.0-2.5 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4.0 | 2.7 | 0,5 |
| > 2.5-10.0 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4.0 | 2.7 | 1.0 | |
| ER20 | ≥1.0-2.5 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 | 0,5 |
| > 2.5-13.0 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 | 1.0 | |
| ER25 | ≥1.0-2.5 | 25 | 26 | 22.0 | 34.0 | 6.66 | 5.0 | 3.1 | 0,5 |
| > 2.5-16.0 | 25 | 26 | 22.0 | 34.0 | 6.66 | 5.0 | 3.1 | 1.0 | |
| ER32 | ≥2.0-2.5 | 32 | 33 | 29.2 | 40.0 | 7.16 | 5.5 | 3.6 | 0,5 |
| > 2.5-20.0 | 32 | 33 | 29.2 | 40.0 | 7.16 | 5.5 | 3.6 | 1.0 | |
| ER40 | ≥3.0-26.0 | 40 | 41 | 36.2 | 46.0 | 7.66 | 7.0 | 4.1 | 1.0 |
| ER50 | ≥6.0-10,0 | 50 | 52 | 46.0 | 60.0 | 12.6 | 8.5 | 5.5 | 1.0 |
| > 10.0-34.0 | 50 | 52 | 46.0 | 60.0 | 12.6 | 8.5 | 5.5 | 2.0 | |
Outros produtos
Esta unidade é usada para operação de chato, moagem, perfuração, tocação, moagem e gravura etc.
A pinça não possui uma faixa de encolhimento elástica, enfatizando a força de fixação
