Lar - Produtos- Série de coletas -Er Milling Chuck Definir acessórios CNC Machine Tool Holder

Er Milling Chuck Definir acessórios CNC Machine Tool Holder

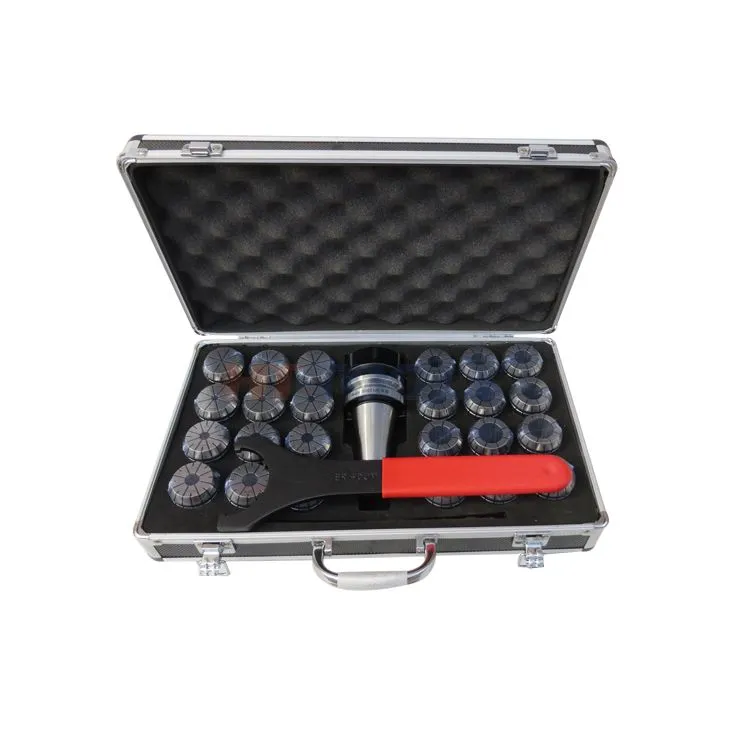

1. Um conjunto incluiu: 1 Chuck, 1 porca de fixação, conjunto completo de coletas e 1 chave de chave.

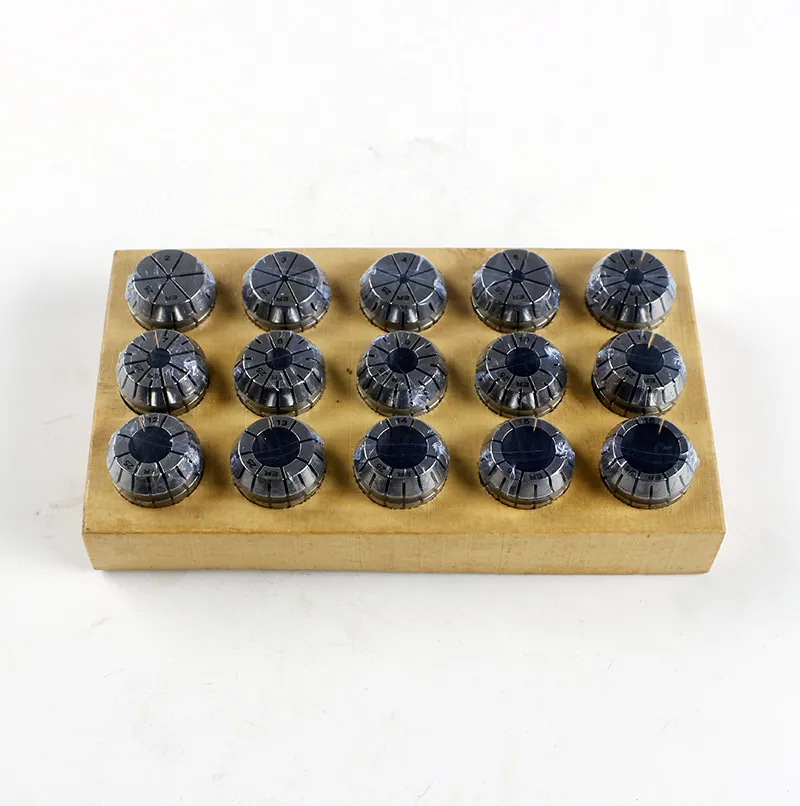

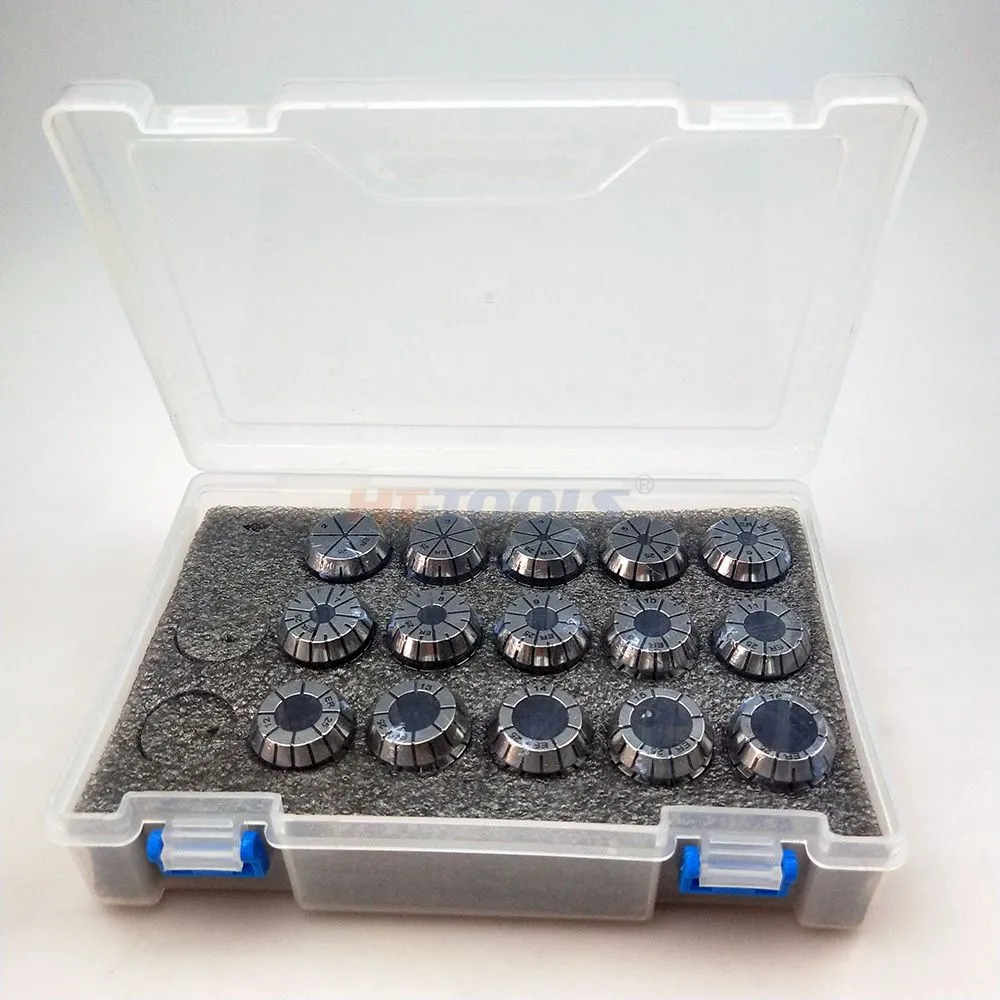

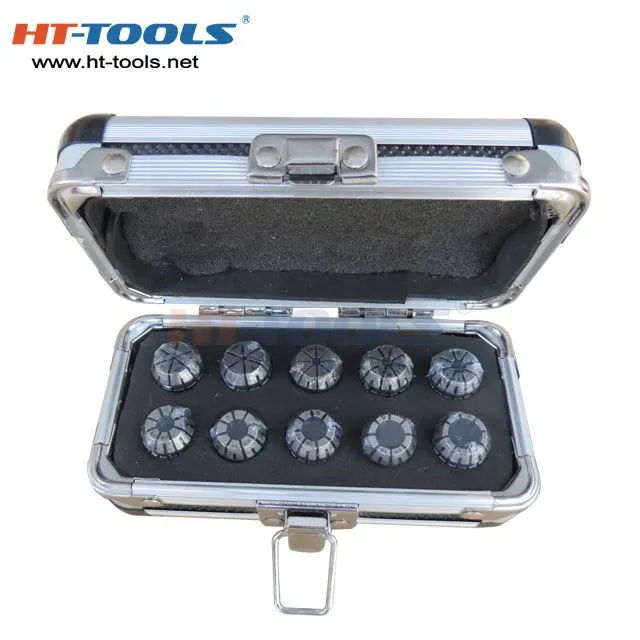

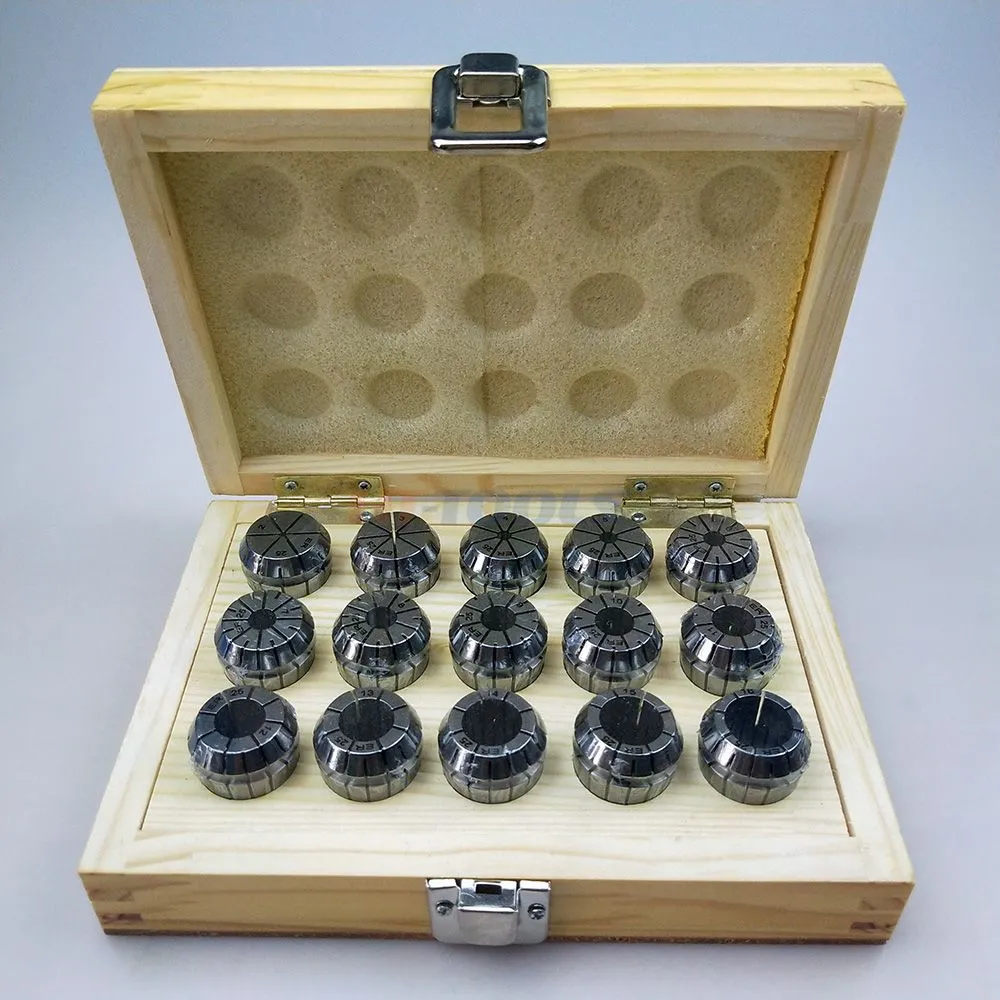

2. Embalado em um soquete de madeira ou caixa de alum.

3. Podemos montar o conjunto conforme os requisitos do cliente.

1. Notifique o encadeamento da barra de coleta e a especificação de coletas (métrica ou polegada).

2. Notifique o comprimento da haste direta e do DIA.

3. Estamos felizes em fornecer coletas e tocos com haste e quantidades diferentes de acordo com sua exigência.

Próximo produto Pergunte agora

Detalhes do produto

Ordem não	Tamanho do orifício		PCs/SET	Haste
Ordem não	em	mm	PCs/SET	R8 MS2-MS6 ISO30 ISO40 ISO50 1/2 "str.sh 5/8" str.sh3/4 "str.sh 1" str.sh 1-1/4 "str.sh
ER16-8in (mm)	3/32 1/8 3/16 7/32 1/4 5/16 11/32 3/8	2 3 4 5 6 7 8 10	8
ER25-6in (mm)	1/8 3/16 5/16 3/8 1/2 5/8	4 6 8 10 12 16	6
ER25-10in (mm)	3/32 1/8 3/16 1/4 5/16 3/8 7/16 1/2 9/16 5/8	3 4 5 6 8 10 12 14 15 16	10
ER32-6in (mm)	1/4 5/16 3/8 1/2 5/8 3/4	6 8 10 12 16 20	6
ER32-12in (mm)	3/32 1/8 3/16 1/4 5/16 3/8 7/16 1/2 9/16 5/8 11/16 3/4	3 4 5 6 8 10 12 14 15 16 18 20	12
ER40-8in (mm)	1/8 1/4 3/8 1/2 5/8 3/4 7/8 1	3 5 8 12 15 18 22 26	8
ER40-15in (mm)	1/8 3/16 1/4 5/16 3/7/16 1/2 9/16 5/8 11/16 3/4 13/16 7/8 15/16 1 1	3 4 5 6 8 10 12 14 15 16 18 20 22 24 26	15

Afunilado de coletor	Tópico de Draw Bar
R8	7/16 -20UNF
7:24 30	M12 x 1,75	1/2 "-13unc
7:24 40	M16 x 0	5/8 "-11nc
7:24 50	M24 x 3.0	1 "-8unc
MS2	M10 x 1,5	3/8 "-16unc
MS3	M12 x 1,75	1/2 "-13unc
MS4	M16 x 2.0	5/8 "-11nc
MS5	M20 x 2,5	3/4 "-10unc
MS6	M24 x 3.0	1 "-8unc

Ordem não	Tamanho do orifício da coleta	PCs/SET
ER8-K09	1,1,5,2,2.5,3,3.5,4,4,5,5	9
ER11-K07	1,2,3,4,5,6,7	7
ER11-K13	1,1,5,2,2,5,3,3.5,4,4,5,5,5,5,6,6,5,7	13
ER16-K08	3,4,5,6,7,8,9,10	8
ER16-K10	1,2,3,4,5,6,7,8,9,10	10
ER20-K10	4,5,6,7,8,9,10,11,12,13	10
ER20-K12	2,3,4,5,6,7,8,9,10,11,12,13	12
ER25-K05	6,8,10,12,16	5
ER25-K07	4,6,8,10,12,16	7
ER25-K13	4,5,6,7,8,9,10,11,12,13,14,15,16	13
ER25-K15	2,3,4,5,6,7,8,9,10,11,12,13,14,15,16	15
ER32-K06	6,8,10,12,16,20	6
ER32-K11	4,5,6,8,10,12,13,15,16,18	11
ER32-K18	4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20	18
ER40-K07	6,8,10,12,16,20,25	7
ER40-K15	4,5,6,8,10,12,13,15,16,18,20,21,22,25,26	15
ER40-K23	4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,2	23
ER50-K12	12,14,16,18,20,22,24,26,28,30,32,34	12
