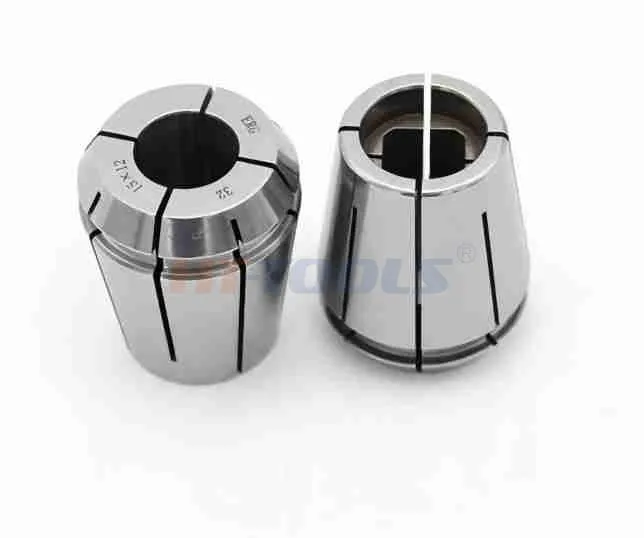

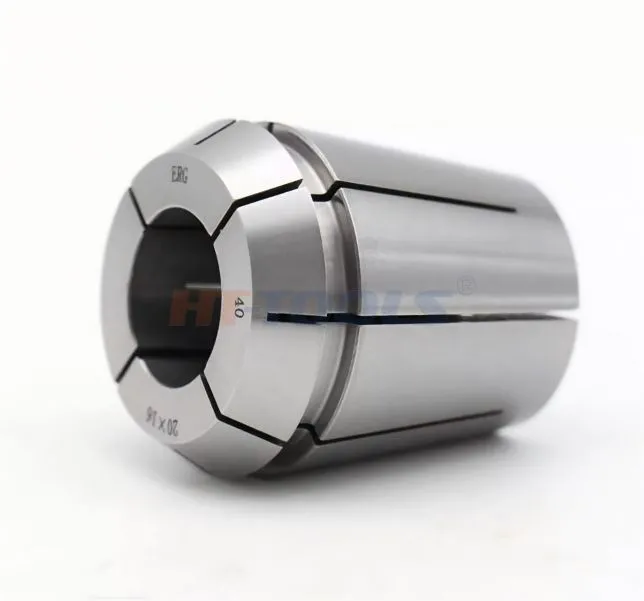

Erg batendo coletor

Material: 65mn

Dureza: HRC44-48

Uso: Holding de trabalho

Pacote: Caixa de plástico

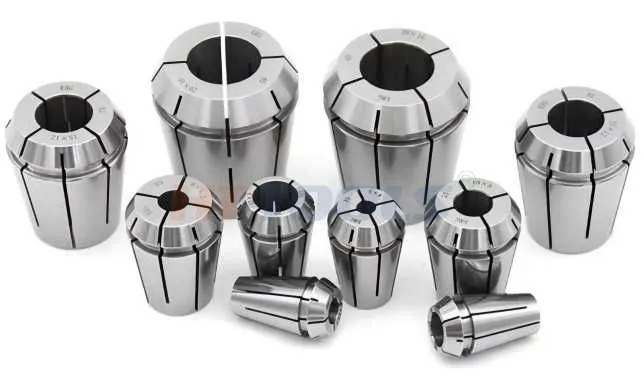

Tipo: Erg40 erg32 erg25 erg20 erg16 collet

Próximo produto Pergunte agora

Detalhes do produto

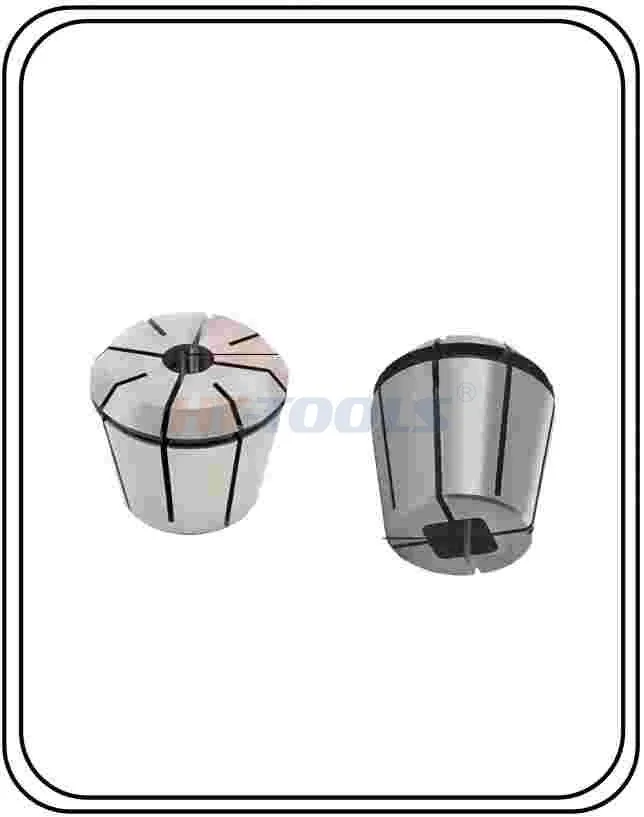

ERG coletas

1. Caminho rígido, confie no quarteto para impedir o deslizamento da torneira

2. Usado para hastes de ferramentas de tipo ER comum, também podem ser usadas nas hastes de ferramentas especiais

Instrução de montagem para coletas e nozes

1. Coloque a pinça na porca, tocando a pinça, suspiro, pó -a na porca em Ghe, oferecia uma direção uniformemente, quando o flange deslocado no penteado da pinça.

2. Fixar a porca e a pinça no eixo gire a porca até que a pinça esteja pressionando. Limpe a haste reta do cortador e insira -o no orifício do piloto, aperte a UNC com uma chave inglesa até que o cortador esteja preso fortemente (cautela: nunca aperte a porca sem cortador, pois ela quebrará).

3. Ao alterar a ferramenta, afrouxe a porca e ela deve trazer a pinça e o mais fofo e, em seguida, retirar o corte mais fofo, empurre ligeiramente a pinça na direção oferecida, ela estará pronta para qualquer alteração do cortador.

Erg batendo coletor

Ordem não	ER16G-D	ER20G-D	ER25G-D	ER32G-D	ER40G-D
D	16	20	25	32	40
L	27.5	31.5	34	40	46
d	3.5-8	3,5-10	3.5-16	3.5-20	3.5-25

DXA	3,5 × 2,7	4,0 × 3,0	4,5 × 3,4	5,5 × 4,3	6,0 × 4,9	7,0 × 5.5
	8.0 × 6.2	9,0 × 7.0	10 × 8,0	11 × 9.0	12 × 9.0	14 × 11
	16 × 12	18 × 14.5	20 × 16	22 × 18	25 × 20
