J41 tocando Chuck

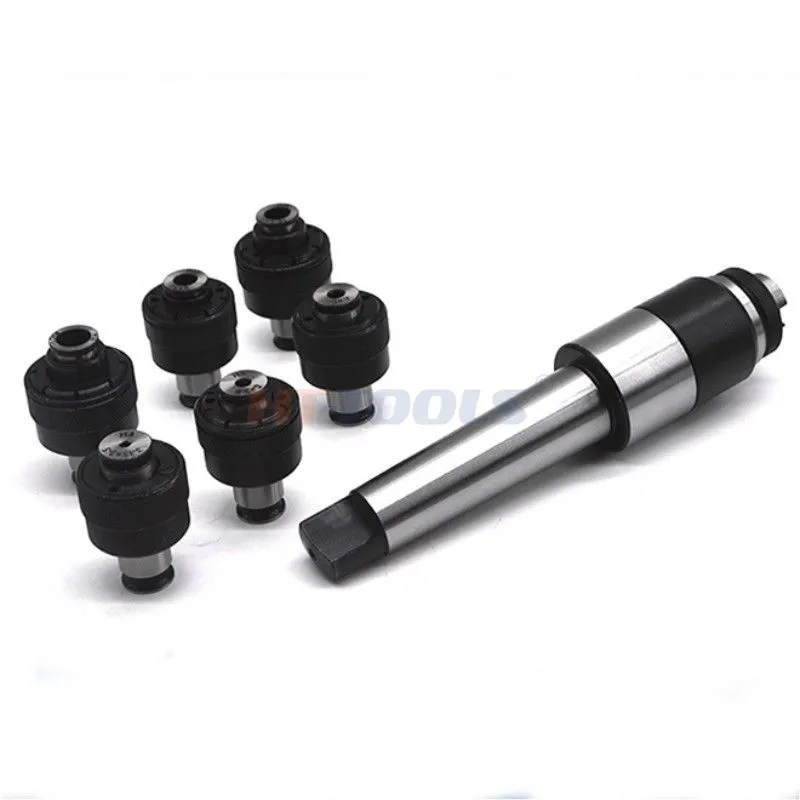

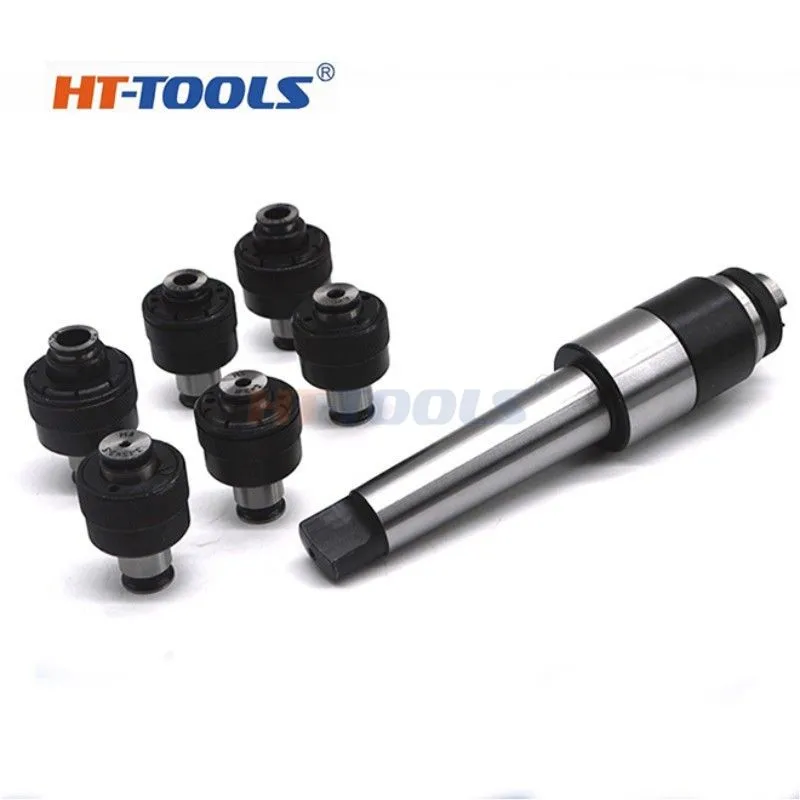

Este dispositivo é consistido em um mandril de torneira e coletas de torneira. O Chuck possui um dispositivo de compensação para a linha de rosca. O Collet Chuck possui um dispositivo de proteção de torque sobrecarregar, que evitam a quebra de toque. Para obter os torques de liberação do Diteren para torneiras diferentes de diâmetro, basta ajustar as porcas. Este dispositivo é mais aplicável a tocar em trabalho em perfuração, torno, máquina de chato, máquina de moagem e centro de máquina CNC e assim por diante.

Próximo produto Pergunte agora

J41 tocando Chuck

Número do pedido	Passo de haste	D	D1	d	L1	L	Intervalo de tapping	Torque nm	WT (kg)
J4112-MS2	MS2	46	17.780	19	75	171.5	M3-M12	25	1.08
J4112-MS3	MS3		23.825		94	191			1.28
J4112-MS4	MS4		31.267		117.5	216			3,00
J4116-R8	R8		31.750		101.6	193.6	M3-M16	46.3	1.71
J4116-MS2	MS2		17.780		75	171.5			1.08
J4116-MS3	MS3		23.825		94	191			1.61
J4116-MS4	MS4		31.267		117.5	216			3,00
J4124-MS3	MS3	30	23.825	30	94	227	M12-M24	150	3.20
J4124-MS4	MS4		31.267		117.5	252			3.60
J4124-MS5	MS5		44.399		149.5	284			4.50

12 intervalo de tapping	M3	M4	M5	M6	M8	M10	M12
67 Tipo D1 x A (mm)	4 x 3	4 x 3	5 x 3,8	6 x 5	6 x 5	8 x 6,3	9 x 7.1
83 Tipo D1 x A (mm)	2,24 x 1,8	3,15 x 2,5	4 x 3,15	4,5 x 3,55	6,3 x 5	8 x 6,3	9 x 7.1

24 Faixa de tapping	M12	M14	M16	M18	M20	M22	M24
67 Tipo D1 x A (mm)	9 x 7.1	10,5 x 8	12,5 x 10	14 x 11	16 x 12	18 x 14.5	20 x 16
83 Tipo D1 x A (mm)	9 x 7.1	11,2 x 9	12,5 x 10	14 x 11.2	14 x 11.2	16 x 12.5	18 x 14
